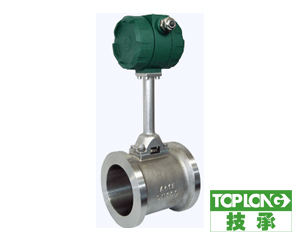

涡街流量计-3330型

　　涡街流量计产品概述

        涡街流量计是利用流体卡门原理研制而成的新型智能流量仪表。该系列流量仪表具有结构简单，可靠性强，准确度高，重复性好，流量范围与温度范围宽，压力损失小，抗震动，耐老化等特点。特别是本公司开发的电容式涡街流量计，其独特的内部结构使探头具有良好的抗震性和可测更小流量，大大提高了测量范围。探头电容极板采用进口陶瓷在一千多摄氏度的高温下成型，故抗高温特性好，核心部件的工艺、结构与国内外检测元件有着本质上的区别，可靠性更高。因此，特别适用于炼钢厂、焦化厂等环境的使用，可广泛应用于油田、石化、冶金、医药、造纸及城市供水、供热等行业。

　　涡街流量计产品特点

　　● 输出为脉冲频率，其频率与被测流体的实际体积流量成正比，它不受流体组分、密度、压力、温度的影响;

　　●无可动部件，可靠性高;

　　●结构简单，安装方便，维护费用低;

　　●应用广泛，可适用于液体、气体和蒸汽(单相或可认为单相的介质)。

　　涡街流量计工作原理

        在流体中安放一根(或多跟)非流线型阻流体，流体在阻流体两侧交替地分离释放出两串规则的旋涡，在一定的流量范围内旋涡分离频率正比于管道内的平行流速，在旋涡发生体中装入电容探头或压电探头(检测器)及配置相应电路，即构成了电容检测式涡街流量传感器或压电检测式涡街流量传感器。

　　电容/压电差动式涡街流量计，根据使用场合的不同可以分为满管式，插入式和分体式。在不便于提供电源的场合，可选用电池供电现场液晶显示型，并可变送输出电流信号或者频率信号，供记录、调节控制使用。

　　电容/压电差动式涡街流量计，采用了最新嵌入式技术，可测量流量、压力、温度信号，采用RS485或RS232通讯接口，非常方便的组网;流量计的变送功能适用于各种集散控制系统，也可与上位组成流量数据采集系统。

　　涡街流量计性能参数

　　参考流量范围满管式涡街流量传感器(变送器)流量范围参考表

　　插入式涡街流量传感器(变送器)流量范围参考表
